WC67K系列扭轴同步液压折弯机
数控折弯机

WC67K系列扭轴同步液压折弯机

想告别NC折弯机吗？
WC67K系列数控扭轴同步液压折弯机是您入门级数控折弯机的理想选择！
WC67K系列配备TP10数控系统和电动补偿工作台，精度高、经济耐用！

联系我们
上一个：没有上一篇文章
下一个：EH6系列电液伺服折弯机
  • WC67K 扭转同步数控折弯机

    WC67K 扭转同步数控折弯机

    - WC67K系列扭轴同步折弯机拥有前沿的工业设计和优化的参数配置，确保稳定性和简化操作。

    - 采用一体式焊接框架，采用CNC加工中心整体加工，提高耐用性并实现高精度。

    - 配备COTRUST TP10数控系统和数控补偿工作台，保证折弯精度，可满足各种折弯需求，让您在有限的预算内获得高精度的设备。

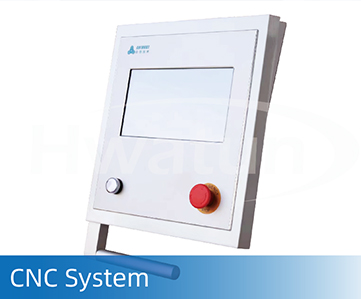

    数控系统

    COTRUST TP10 数控控制器

    COTRUST TP10 CNC 控制器专为扭轴同步折弯机而设计，具有 10 英寸触摸屏、PLC 控制和 CAN-open 通讯控制。它支持多轴，可存储多达350个程序，并提供先进的自动计算，确保操作简单高效。

    COTRUST TP10 系统概述

    - 功能齐全的系统专为扭轴同步折弯机而设计。
    - 该系统拥有 CE 和 RoHS 认证，确保符合国际标准。
    - 配备标准X/Y轴功能，并可轻松扩展以支持R轴，为不同的弯曲要求提供增强的多功能性。
    - TP10数控系统采用10英寸真彩触摸屏，操作方便。
    - 采用PLC控制，性能稳定可靠。
    - 系统的CANopen总线通讯控制可实现快速通讯和准确定位。
    - TP10 CNC 系统更多可存储 350 个程序，每个程序 24 个步骤。
    - 它支持多达 30 个上冲头和 60 个下模，以实现存储容量。
    - 桥接功能和 补偿算法等可选功能可用于定制和多功能性。

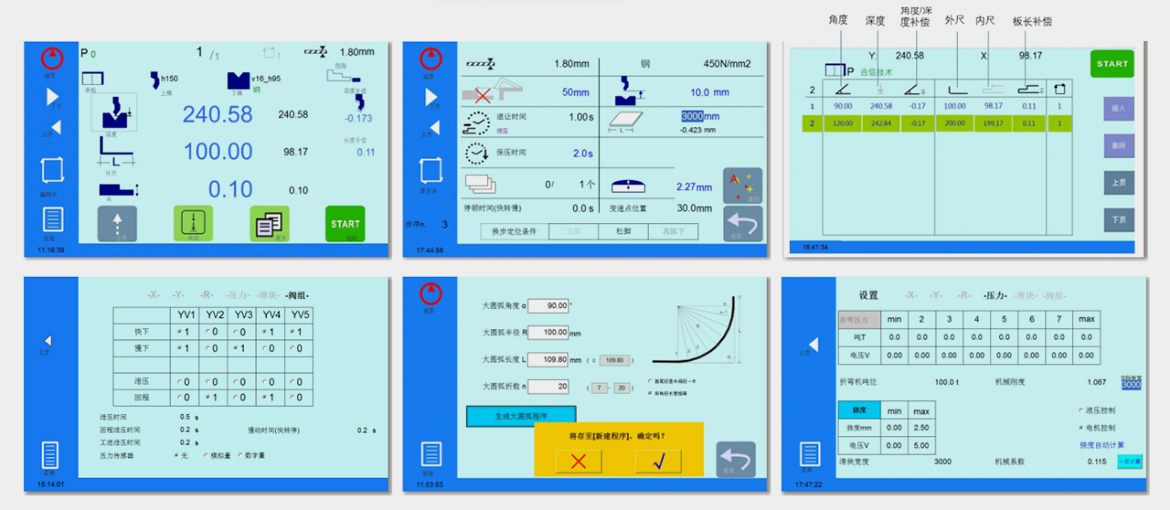

    TP10控制器的折弯曲功能

    - 快速访问程序页面，轻松启动
    - 人性化的模具库管理功能
    - 菜单界面或表格编程选项
    - 自动退让功能
    - 自动计算压力和深度
    - 自动计算角度、挠度和板宽补偿
    - 链接程序功能，实现无限步折弯。

    更多细节
    结构稳定

    结构稳定

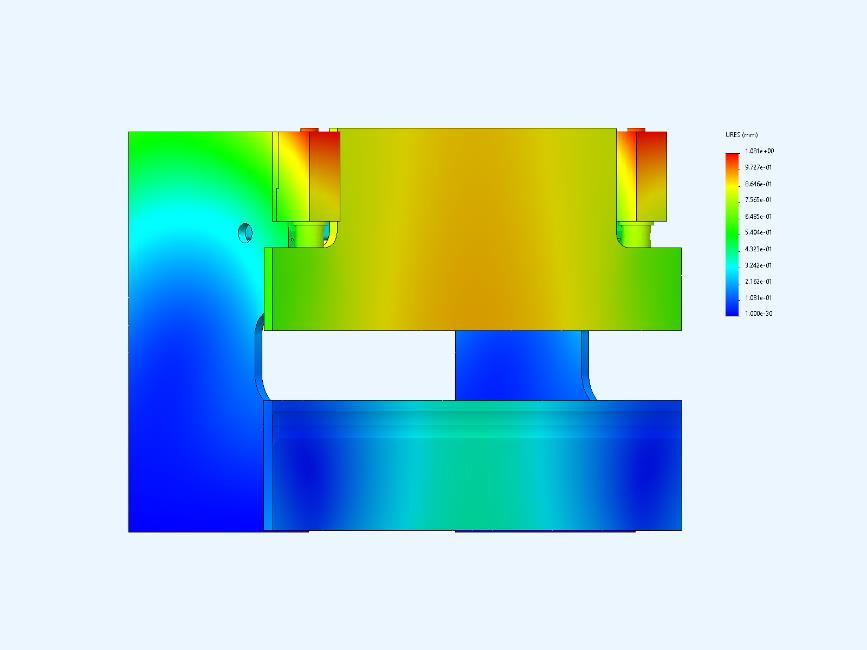

    有限元分析图

    -折弯机的机械结构及主要部件均经过3D分析和优化设计，保证了美观的设计和可靠的结构，确保机器稳定运行。

    刚性框架设计

    - 该机器采用焊接一体式框架设计和制造，无需重新定位即可加工，以保证坚固性和精度。

    集成加工

    -整个机器框架使用数控三维加工中心在一个集成过程中完成，以确保高精度。

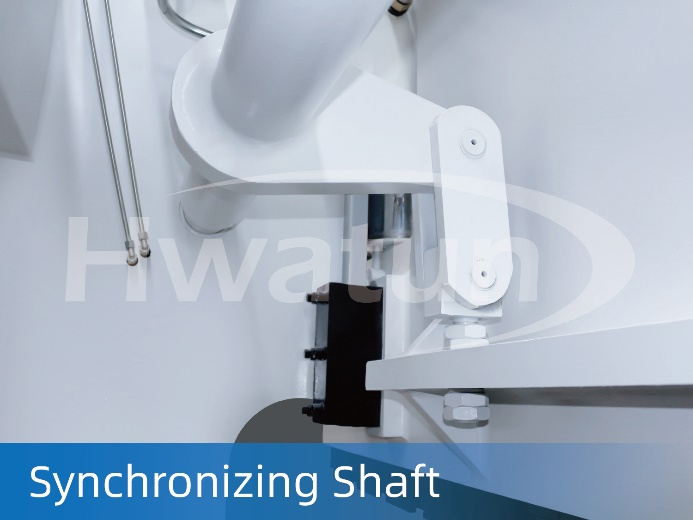

    扭轴同步结构

    -折弯机滑块行程同步采用机械同步结构，结构简单，稳定可靠。
    更多细节

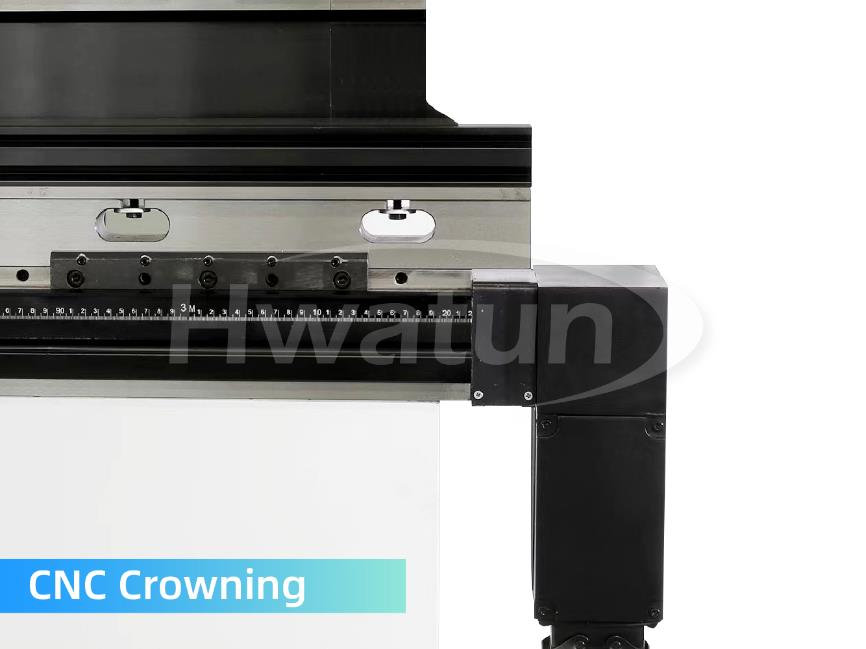

    电动机械挠度补偿工作台


    电动机械挠度补偿工作台

    电动机械挠度补偿工作台

    -采用电动机械挠度补偿工作台，补偿由工作台滑枕和立板引起的弯曲工件的挠曲变形。
    -数控凸形装置可根据数控系统编程指令自动调节，非常方便、高效地实现更佳的弯曲工件。

    更多细节
    后挡料系统

    后挡料系统

    - 我们的工程师将根据您的零件图纸、常见钣金厚度、压力机开口高度以及折弯力，推荐合适您的模具。

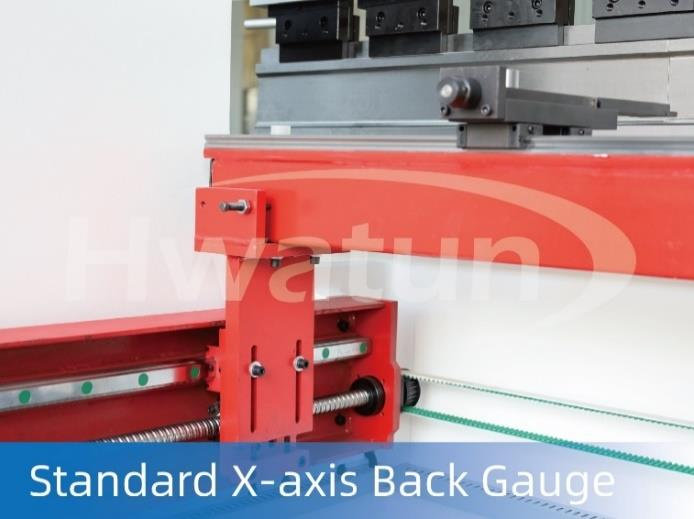

    标准X轴后挡料

    - 它具有双线性导轨、滑块和滚珠丝杠，可增强性能。

    - 具有高度调节功能，用户可以根据自己的具体要求灵活定制高度。

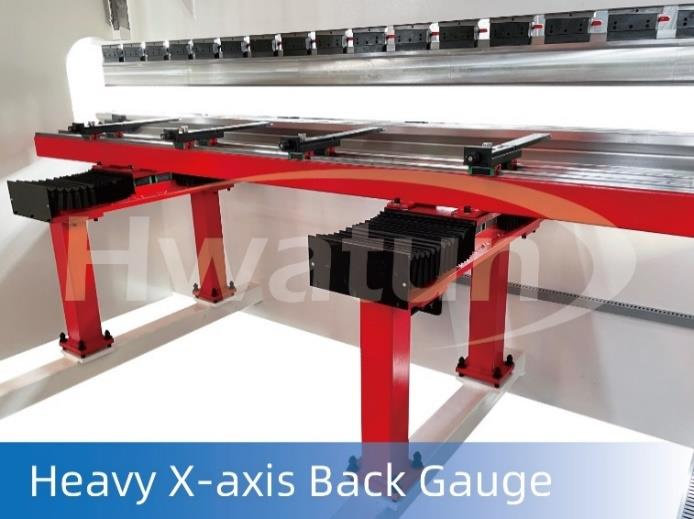

    重型X轴后挡料

    - 重量超过300吨的机器配备重型整体加工X轴后挡料。

    - 配备4条直线导轨、8个滑块、双滚珠丝杆，保证后挡料的稳定性和精度。

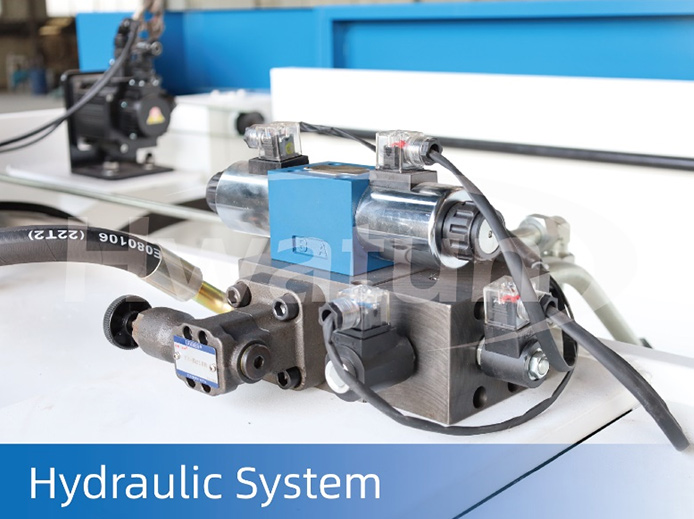

    液压系统

    该机采用先进的集成液压阀组，性能可靠，维护方便，确保液压系统稳定运行。

    快速夹具

    - 配备高精度手动快速夹具，只需拉动手柄即可轻松更换上冲头，使冲头安装简单高效。
    -快速夹具具有斜楔挠度补偿功能，更好地补偿滑枕挠度变形。

    所有上冲头和下模均经过感应淬火

    我们的工程师将根据您的零件图纸、常用钣金厚度、开口高度和压力制动器的弯曲力推荐更合适的工装。
