数控折弯机

EH6系列电液伺服折弯机

正在寻找经济实惠且可靠的电液伺服折弯机？
EH6 系列正是您所需要的！
SCS700数控系统和标准电动补偿工作台，保障准确折弯。标准的3+1轴可以升级为4+1轴以增加灵活性。EH6推荐初次使用者使用，高精度、高品质、经济实惠，是您入门电液折弯的优选。

联系我们

上一个：WC67K系列扭轴同步液压折弯机
下一个：EH8电液伺服折弯机

描述
技术规格
视频

EH6系列数控液压折弯机

EH6系列数控液压折弯机

- 机架采用高温焊接以确保稳定性和使用寿命；采用大型落地式镗铣床加工，确保精度高、变形小。

- 采用电液伺服阀和光栅尺进行闭环控制。

- 标准配置为2轴（X、R），您也可以选择功能更全面、效率更高的4轴（X、R、Z1、Z2）。

- 工作台配有由数控系统控制的电动防偏移装置，可有效消除滑块变形对工件质量的影响。数控系统可自动调整补偿量，方便准确操作。

更多选择

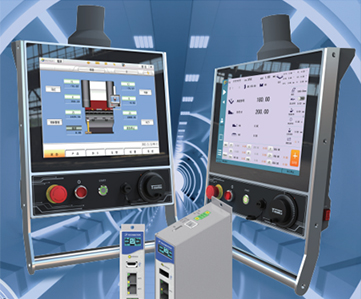

CNC控制系统

CNC控制系统

EH6系列标配科讯 SCS700数控系统，也可选择Delem和Cybelec等作为数控系统。

TECHMATION SCS700

-“台湾工业高灵敏度15寸液晶触摸屏”

- 定制EMC4工业电脑板，稳定可靠

- 双CPU系统配置，运算能力强大，控制精准

- 标准PLC C运动编程

- 支持标准EtherCAT通信扩展

- Linux操作系统，支持瞬时断电

更多选择

结构稳定

结构稳定

有限元分析图

-折弯机的机械结构及主要部件均经过3D分析和优化设计，保证了美观的设计和可靠的结构，确保机器稳定运行。

刚性框架设计

- 该机器采用焊接一体式框架设计和制造，无需重新定位即可加工，以保证坚固性和精度。

集成加工

-整个机器框架使用数控三维加工中心在一个集成过程中完成，以确保高精度。

更多选择

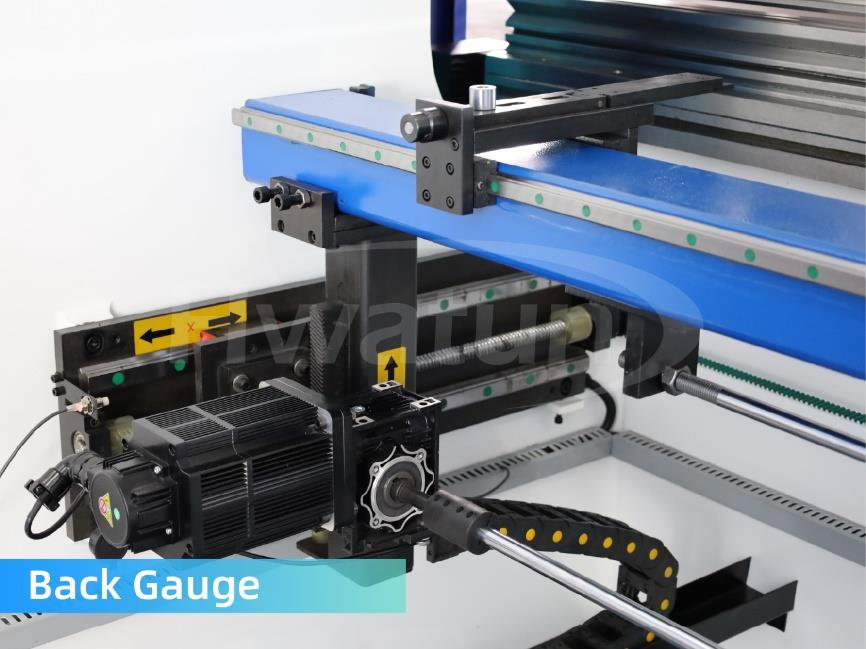

后挡料系统

后挡料系统

后挡料结构设计坚固，可实现轴的一致和准确定位，横梁配备双线性导轨，可增强稳定性和精度。

ABG-2 X 右轴后挡料

- X轴采用直线导轨、滚珠丝杠、伺服电机组合驱动，保证精准定位。

- R轴采用高强度实心钢棒作为动力传递元件，辅以螺旋齿轮实现同步定位，使用高强度螺杆牢固连接各部件，实现准确同步，响应迅速，故障率低，且易于维护。

配置

系列	描述
ABG-2(标准型)	2轴：X R
ABG-4（可选）	4轴：X R Z1 Z2

A系列后挡料

● X轴：后挡料前后移动

● R轴：后挡料上下移动

● Z1轴：后挡料指左右移动

● Z2轴：后挡料指左右移动

准确

ABG系列	X	R	Z1*	Z2*
行程（毫米）	600	150	定制	定制
速度(毫米/秒)	350	120	300	300
精度(毫米)	±0.01	±0.05	±0.05	±0.05
机械的	滚珠丝杠	架子	架子	机架

更多选择

电动机械挠度补偿工作台

电动机械挠度补偿工作台

电动机械挠度补偿工作台

-电动机械挠度补偿工作台可根据编入数控系统的指令自动调节，非常方便、高效。

更多选择

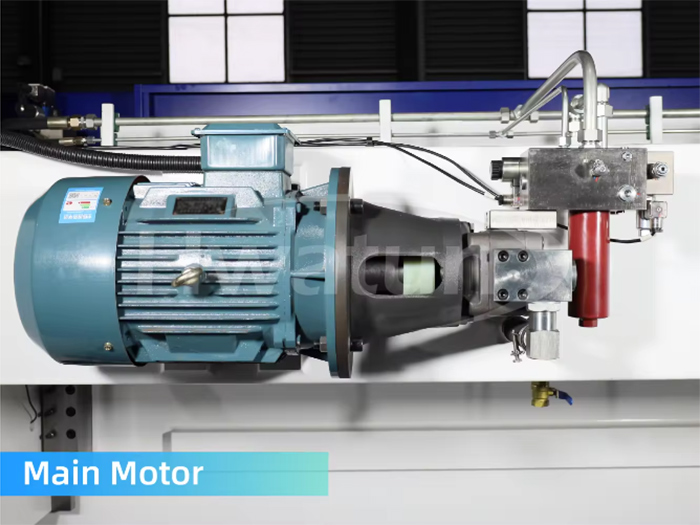

主电机

主电机

-折弯机主电机是保证机器平稳、高效运行的关键部件。
-凭借其坚固的结构和采用优质材料，该电机在每一步中都能提供稳定可靠的性能，提供更强的耐用性和更长的使用寿命。

更多选择

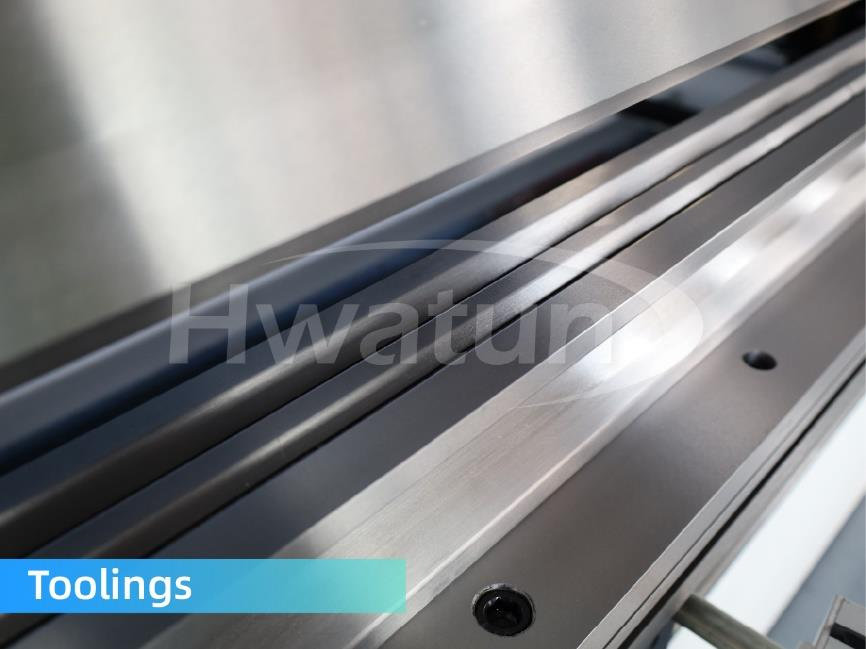

模具

-所有上冲头和下模均经过感应淬火

-我们的工程师将根据您的零件图纸、常见钣金厚度、压力机开口高度以及折弯力，推荐合适您的模具。

更多选择

EH6		型号	70T 2500	100T 2500	100T 3200	100T 4100	130T 2500	130T 3200	130T 4100	170T 2500
折弯压力(Max.)		KN	700	1000	1000	1000	1300	1300	1300	1700
折弯长度(Max.)		mm	2500	2500	3200	4100	2500	3200	4100	2500
立柱间距		mm	2000	2000	2700	3600	2000	2700	3600	2000
喉深		mm	320	410	410	410	410	410	410	410
气缸行程		mm	160	200	200	200	200	200	200	200
更大开口高度		mm	400	470	470	470	470	470	470	470
主电机功率		KW	5.5	7.5	7.5	7.5	15	15	15	15
滑块
空载速度		mm/s	180	180	180	180	180	180	180	160
工作速度		mm/s	12	10	10	10	10	10	10	10
回程速度		mm/s	170	160	160	160	160	160	160	160
定位精度		mm	±0.01	±0.01	±0.01	±0_01	±0.01	±0.01	±0.01	±0.01
后挡料
X 轴	速度	mm/s	250	250	250	250	250	250	250	250
	行程	mm	600	600	600	600	600	600	600	600
	准确	mm	±0.01	±0.01	±0.01	±0-01	±0.01	±0.01	±0.01	±0.01
R 轴	速度	mm/s	100	100	100	100	100	100	100	100
	行程	mm	125	125	125	125	125	125	125	125
	重复定位精度	mm	±0.02	±0.02	±0.02	±0.02	±0.02	±0.02	±0.02	±0.02

EH6		型号	170T 3200	170T 4100	200T 2500	200T 3200	200T 4100	250T 2500	250T 3200	250T 4100
折弯压力(Max.)		KN	1700	1700	2000	2000	2000	2500	2500	2500
折弯长度(Max.)		mm	3200	4100	2500	3200	4100	2500	3200	4100
立柱间距		mm	2700	3600	2000	2700	3600	2000	2700	3600
喉深		mm	410	410	410	410	410	410	410	410
气缸行程		mm	200	200	200	200	200	250	250	250
更大开口高度		mm	470	470	470	470	470	520	520	520
主电机功率		KW	15	15	15	15	15	18.5	18.5	18.5
滑块
空载速度		mm/s	160	160	160	160	160	120	120	120
工作速度		mm/s	10	10	10	10	10	10	10	10
回程速度		mm/s	160	160	160	160	160	150	150	150
定位精度		mm	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01
后挡料
X 轴	速度	mm/s	250	250	250	250	250	250	250	250
	行程	mm	600	600	600	600	600	600	600	600
	准确	mm	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01
R 轴	速度	mm/s	100	100	100	100	100	100	100	100
	行程	mm	125	125	125	125	125	125	125	125
	重复定位精度	mm	±0.02	±0.02	±0.02	±0.02	±0.02	±0.02	±0.02	±0.02
